CNC - Eigenbau mit 3D - Drucker

Angefangen hat alles einmal mit dem Bau einer kleinen CNC Fräse zum Gravieren von Schildern und anderen allgemeinen Beschriftungen.



Für den Bau und die Bearbeitung der Stirlingmotoren erwies sich diese dann

als unbrauchbar, da die Grundkonstruktion instabil war.

Auch die Ausführung mit Trapezspindeln und Laufbuchsen war nicht so gut, aber für Gravierabeiten eine kostengünstige Alternative.



Daher habe ich mich zum Bau einer zweiten CNC-Fräse durchgerungen

und auch versucht, einige Bauteile wieder zu verwenden.



Nach ausgiebiger Recherche im Netz hier die wesentlichen Bauteile:



Unterbaukonstruktion aus Edelstahl-Vierkantrohr 100 x 5 mm

Mechatron-Spindel (6000-24000 upm)  +FUEheim Wasserpumpe und Vorlagebehälter für Kühlwasser

PID Regelung für Kühlwassertemperatur (Alarm bei Wasser zu kalt/zu warm)



Linearführungen und Kugelrollspindeln für alle 3 Achsen

Vakuumpumpe zum Spannen auf dem Vakuumtisch

Steuerung für 4 Achsen



Schaltschrank mit Siemens Logo Elementen

Einen Nullpunkttaster (Eigenbau) für Z-Achse



Die Nachrüstung auf einen 3D-Drucker erfolgte später.



Nachtrag März 2021:



Den Drucker habe ich wieder entfernt. Trotz relativ guter Ergebnisse

ist es nichts halbes und nichts ganzes. Ich habe mir jetzt einen

separaten Drucker (Anycubic i3) angeschafft und nun ist es gut.

Auch einen Laserumbau habe ich verworfen, da auch ein separater Laser

die bessere Wahl ist.



Mittlerweile ist auch der PC abgeraucht und der TFT Bildschirm gleich hinterher.



PID-Regler für Temperatursteuerung Hotend und Heizbett


Thomas Vakuum - Pumpe


CNC - Erweiterungen

Einige Änderungen habe ich mittlerweile an meine CNC vorgenommen:



1) Die Triple Beast wurde gegen eine andere Steuerung getauscht

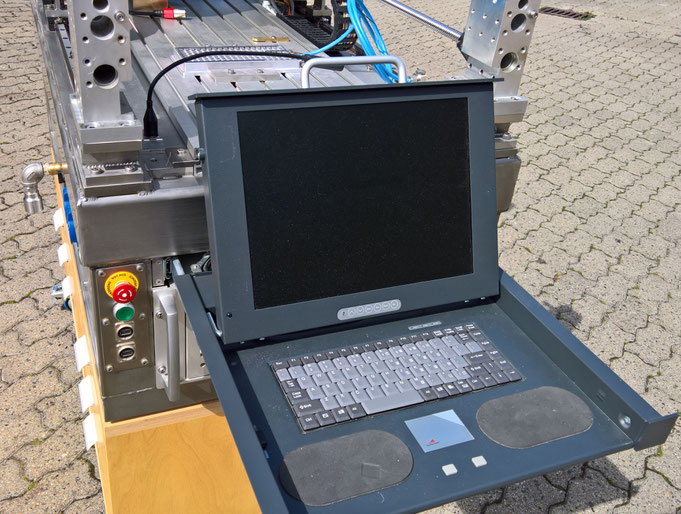

2) seitlich habe ein Terminal angebracht, mit der PID-Regelung und anderen Anzeigen

3) neuer Touchscreen

4) neue Edelstahl-Tastatur

5) Durchlauferhitzer für wassergekühlte Spindel - erwärmen des Wassers auf Arbeitstemperatur

6) seitliche Plexiglasscheiben

7) Minimalmengenschmierung

8) externes Handrad mit Funk

9) 3 D - Taster

10) noch in Arbeit: Abscheider für Vakuumbetrieb
